Skema Audio Amplifier

Dude

Add Comment

Audio, Power Amplifier

Thursday, December 26, 2013

60 watt Audio Amplifier

This circuit in the complete with bass-boost control on the fedback loop amplifier, this is done to overcome the declining quality of tone Bass. Graphic bass can reach a maximum at +16.4 dB @ 50Hz.

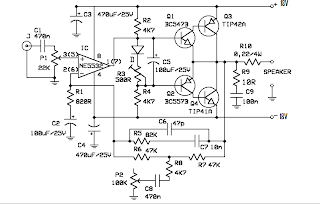

Circuit 60 watt Audio Amplifier

Note: Q3 and Q4 should be put in with the heatsinks.

Set the volume control on the position of the minimum and R3 with a minimum value resistansi also. try to switch the series and set up to R3 legible flow about 20 to 25mA

Component List:

P1 P2 R2,4,8 R1 R3 R5 R6, 7 R9 R10 C1, 8 C2, 5 C3, 4 C6 C7

: 22k (Potesiometer) : 100k (potensiometer) : 820R 1/4W : 4K7 1/4W : 500R 1/2W : 82K 1/4W : 47K 1/4W : 10R 1/2W : 0,22 4W(wirewound) : 470nF 63V : 100uF/25V : 470uF/25V :47pF 63V :10nF 63V

C9 D1 IC 1 Q1 Q2 Q3 Q4 J

: 100nF 63V : 1N4148 : NE5532 : BC547B : BC557B : TIP42A : TIP41A : RCA Input

20 Watt Audio Amplifier

Circuit 20 Watt Audio Amplifier

Component List:

R1 C1,C2 C3 C4 C5 C6 U1

: 39K 1/4 watt : 10 uF 25v : 100 uF 25v : 47 uF 25v : 0.1 uF 25v : 2200 uF 25v : TDA1554

• The circuit works best with 4 ohm speakers, but 8 ohm units will do.

• The circuit dissipates roughly 28 watts of heat, so a good heatsink is necessary. The chip should run cool enough to touch with the proper heatsink installed.

• The circuit operates at 12 Volts at about 5 Amps at full volume. Lower volumes use less current, and therefore produce less heat.

LM386 Audio Amplifier

This simple amplifier shows the LM386 in a high-gain configuration . For a maximum gain of only 20, leave out the 10 uF connected from pin 1 to pin 8. Maximum gains between 20 and 200 may be realized by adding a selected resistor in series with the same 10 uF capacitor. The 10k potentiometer will give the amplifier a variable gain from zero up to the maximum.

lm 3876/lm 3886 50 Watt Audio Amplifier

The 10 Ohm and 2.7 Ohm resistors must be 1 Watt types, and all others should be 1% metal film. All electrolytic capacitors should be rated at 50V if at all possible, and the 100nF (0.1uF) caps for the supplies should be as close as possible to the IC to prevent oscillation.

The supply voltage should be about +/- 35 Volts at full load, which will let this little guy provide a maximum of 56 Watts. To enable maximum power, it is important to get the lowest possible case to heatsink thermal resistance.

berkreasi membuat alat pengusir nyamuk

Pengusir Tikus Dengan IC555

Mouse satu ini sangan banyak di jumpai di rumah penduduk. Sisa kotoran dan bekas dan jejak nya jika terkena manusia akan menularkan penyakit. Mouse ini dapat menyebarkan penyakit (pes), dan sebagainya. Pokoknya selalu bikin onar! Nggak usah bingung ato sewot. Salah satu alternatif untuk mengatasinya adalah dengan menggunakan pengusir tikus elektronik. Selain ramah lingkungan, alat ini juga bisa digunakan sebagai penyaluran hobby dan belajar elektronika.
Komponen Elektronika yang dibutuhan untuk membangun rangkaian pengusir tikus elektronik tidak banyak, cukup murah dan mudah didapatkan di toko-toko elektronik. Skema rangkaian elektroniknya bisa dilihat langsung pada gambar di atas. Rangkaian bisa dibangun pada sebuah PCB dot matrix atau bikin layout dulu dengan munggunakan PCB polos. Dalam beberapa hari setelah pemasangan alat ini (secara terus menerus) akan terlihat hasilnya. Para tikus dan kerabatnya pasti akan enyah entah kemana dan rumahpun terbebas dari binatang paling menyebalkan.

Bahan:
R1 … 1K
R2,R3 … 15K
C1 … 1nF
C2 … 1uF/16V
C3 … 10nF
C4 … 220nF
C5 … 1000uF/16V
D1..D4 … 1N 4001
IC1 … 555
Tr1 … Trafo 6V/200mA
TD1 … speaker tweeter bentuk corong
 F1 … Fuse/sekring 50 mA
Gunakan loudspeaker dari piezo electric atau speaker tweeter bentuk corong agar frekuensi ultrasonic-nya lebih nendang dan efektif. Pengusir tikus elektronik ini efektif untuk ruangan seluas maksimal 200 m2 asal penempatannya tepat. Bisa diletakkan misalnya di pojok atas ruangan agar frekuensi noise-nya bisa menyebar ke seluruh ruangan tanpa halangan. Nyalakan secara terus menerus untuk menjaga agar tikus tidak datang lagi, tidak usah khawatir dengan konsumsi listriknya karena daya listrik yang dibutuhkan cukup rendah, masih lebih besar lampu bohlam 5 watt/220 volt. Pengaturan frekuensi dsb. tidak diperlukan.
Setelah selesai merakit, ingat cek sekali lagi dan pastikan semua komponen dan sambu
ngan elektroniknya terpasang dengan benar tanpa salah sedikitpun sebelum mengoperasikannya pertama kali. Untuk ngecek keluarannya bisa dengan mengganti kapasitor C1 dengan nilai yang lebih besar misalnya 10nF, maka suara yang dikeluarkan akan masuk pada daerah ambang pendengaran manusia, setelah itu kembalikan lagi kapasitor seperti semula yaitu 1nF.

 by : Siagian.P
Reff : Gemar Elektronika,2000, vestech indonesia, Medan
http://teknisihandal.blogspot.com/2009/02/pengusir-tikus.html

Membuat alarm kulkas dengan sensor cahaya | KREASI elektronika |

Kali ini elektrokreasi akan membahas tentang bagaimana sih cara bikin biar kulkas kita tetep aman dari maling , apa lagi ini kan bulan puasa mungkin aja selama ini ada yang sering buka buka kulkas kita tanpa ketauan (ngumet ambil makanan).
Mari mari kita amankan kulkas kita pake alarm..

rangkaian nya seperti ini .

BAHAN / KOMPONEN:
Q1: BC337
BZ1: Piezo sounder (menggabungkan osilator 3kHz)
SW1: SPST Beralih geser
B1: Baterai 3V
R1: 10K
r2: LDR jenis apapun
R3, R4: 100K
C1: 10nF
C2: 100μF/25V
D1, D2: 1N4148
  IC1: 4060 14 tahap riak counter dan osilator IC

CARA PENGGUNAAN :
1.masukan alat ini kedalam kulkas jangan difreezer ya.. nti jadi es dianya.
2.usahakan di taruh di rempat yang gak kena air,deket lampu yang ada dikulkas

PRINSIP KERJA
Alat ini akan aktif apabila terkena cahaya lampu dari kulkas,jadi setiap kulkas dibuka alat ini akan menghasilkan suara alarm.karna ada cahaya lampu yang hidup saat pintu kulkas dibuka mengenai sensor berupa LDR pada alat ini.


 PERHATIAN!!!


perhatikan pula posisi alat saat dipasang.




alat ini mpun bisa difungsikan di kamar sebagai alarm jika pintu dibuka tapi kamar harus gelap yaa..
oke selamat berkreasi yaa...
